P190 SS316/0.5 لوحة HT مع حشية EPDM للمبادل الحراري
وصف تفصيلي للمنتج
1. يساوي المبادل الحراري للوحة APV P190.
2. حشية اللوحة: NBR / EPDM / FKM
3. مادة اللوحة: 316L /304/Ti مادة/C276/904L
مثل المبادل الحراري للوحة الحشية APV P190، يمكن أن يحل محل ألواح وحشية P190 الأصلية.
المواد: 316L، 304، Ti، SMO، هاستيلوي
السُمك: 0.5 مم، 0.6 مم
الحشية: NBR، EPDM
نوع الحشية: زر
التطبيقات:
تدفئة المناطق، تبريد المناطق، تبريد النفط البحري، الصناعات الكيميائية، الصناعات الغذائية
المزايا التنافسيةمراقبة جيدة وعالية الجودة
مراقبة جيدة وعالية الجودة
| نموذج |
زاوية التموج |
عمق التموج (مم) |
قطر ثقب الزاوية (مم) |
مسافة مركز ثقب الزاوية (مم) |
حجم اللوحة (مم) |
مساحة اللوحة(㎡) |
| ص190 |
عمودي 120 درجة |
4.6 |
φ336 |
2137*570 |
2544*984 |
1.9 |
1. مادة اللوحة
* الفولاذ المقاوم للصدأ AISI304 (14301)
* الفولاذ المقاوم للصدأ AIsI316 (14401)
*Ti، ti- *التيتانيوم والتيتانيوم بالاديوم
فولاذ خاص * سبيكة HASTELLoY * 254SMO
* 20Cr، 18Ni،، النيكل (ني) الخ
2. مادة جاستر
*NBR،HT-NBR،HNBR
*EPDM، EPDM-NT، EPDM-HT
* كر
* فيتون (FKM): فيتون-A، فيتون-G، فيتون-B
3. اختيار المواد المرجعية:
| مادة اللوحة |
مناسبة للسوائل |
| غير القابل للصدأ (AISI304، AISI316): |
المياه النظيفة ومياه النهر وزيت الطهي والزيوت المعدنية |
| تي، تي-PD: |
مياه البحر، المياه المالحة، الملح |
| 20Cr، 18Ni، 6Mo (254SMO): |
حامض الكبريتيك المخفف، محلول الماء المالح المخفف، محلول الماء غير العضوي |
| ني: |
ارتفاع درجة الحرارة، الصودا الكاوية عالية اللزوجة |
| هاستيلوي: |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفوريك |
| مواد الختم: |
التكيف مع درجة الحرارة |
مناسبة للسوائل |
| نبر |
-15~+120 درجة مئوية |
الماء، ماء البحر، زيت الطبخ، الماء المالح |
| هنبر |
-15~+140 درجة مئوية |
ارتفاع درجة حرارة الزيت المعدني، وارتفاع درجة حرارة الماء |
| إبدم |
-25~+170 درجة مئوية |
الماء الساخن، بخار الماء، الحمض، القلوي |
| فيتون |
-5~+130 درجة مئوية |
حمض، قلوي، سائل |

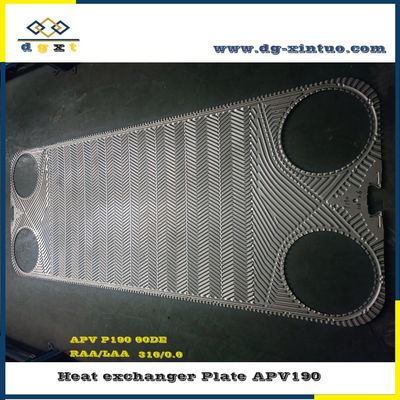

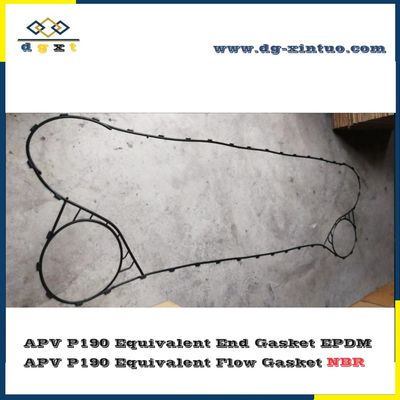

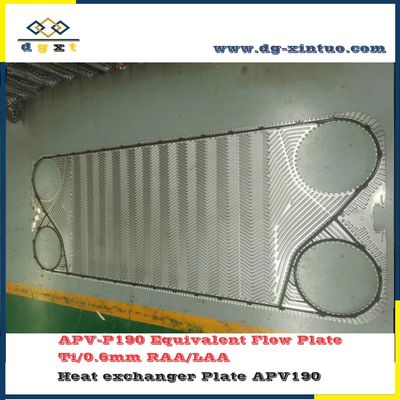

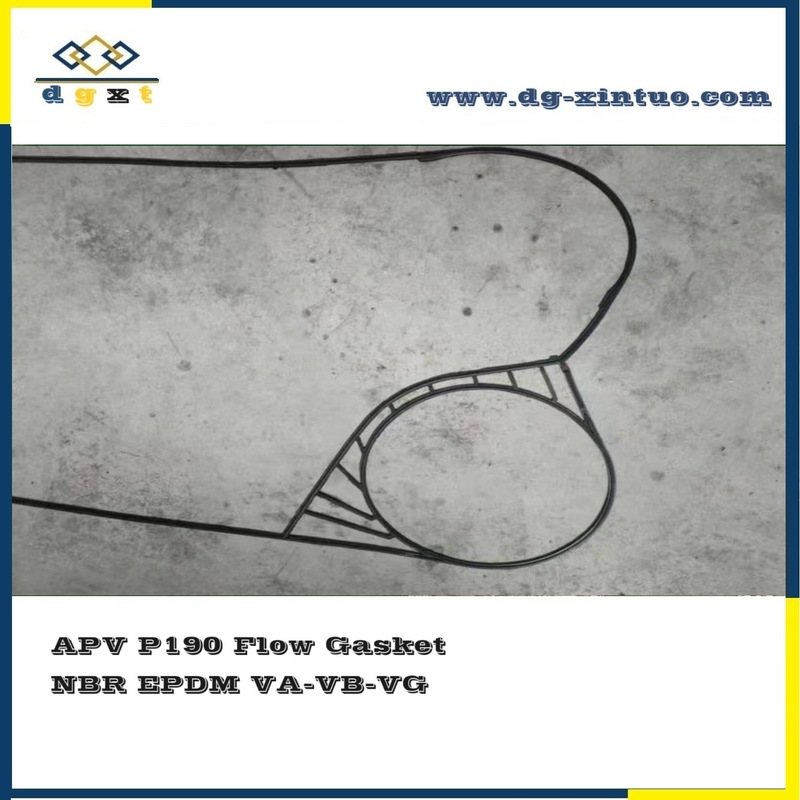

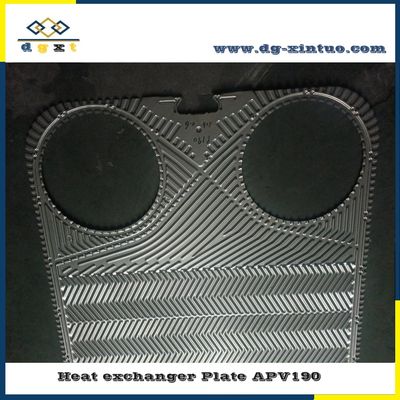

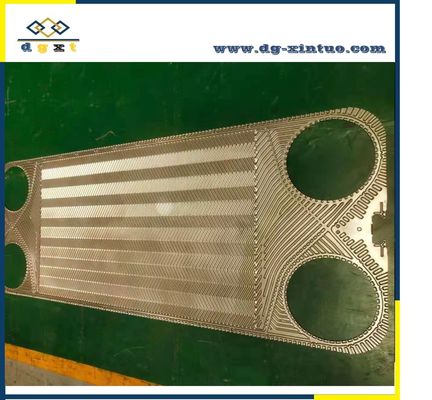

4. عرض المنتج:
5. نماذج أخرى
| حشية لوحة المبادل الحراري APV |
| T4 |
Q030E |
أ085 |
M060 |
SR6AG |
ب134 |
TR9GN |
| ح12 |
Q055E |
أ145 |
م092 |
R8GI |
ب158 |
TR9GL |
| مولد مياه H12 |
Q080E |
J060 |
م107 |
9 ريال سعودي |
ب205 |
ك 34 |
| ح17 |
Q030D |
J092 |
ريال 2 |
ص 10 |
ص105 |
ك55 |
| ن25 |
Q055D |
J107 |
ريال3 |
ر14 |
ص190 |
ك71 |
| ن35 |
Q080D |
J154 |
ص5 |
ب063 |
TR9AL |
TR9AV |
| N50 |
A055 |
J185 |
SR6GL |
ب110 |
TR9AV |
S190 |
| S380 |
ب063 |
ب110 |
|
|
|
|
6. مزيد من المعلومات حول قطع الغيار
