لوحة حشية T4 NBR مبادل حراري للمياه لتسخين وتبريد المياه
وصف تفصيلي للمنتج
1. يساوي المبادل الحراري للوحة APV T4.
2. حشية اللوحة: NBR / EPDM
3. مادة اللوحة: مادة 316L /304/Ti
مثل المبادل الحراري للوحة الحشية APV T4، يمكن أن يحل محل ألواح وحشية T4 الأصلية.
المواد: 316L، 304، Ti، SMO، هاستيلوي
السُمك: 0.5 مم، 0.6 مم
الحشية: NBR، EPDM
نوع الحشية: نوع الغراء
التطبيقات:
تدفئة المناطق، تبريد المناطق، تبريد النفط البحري، الصناعات الكيميائية، الصناعات الغذائية
المزايا التنافسيةمراقبة جيدة وعالية الجودة
مراقبة جيدة وعالية الجودة
| نموذج |
زاوية التموج |
عمق التموج (مم) |
قطر ثقب الزاوية (مم) |
مسافة مركز ثقب الزاوية (مم) |
حجم اللوحة (مم) |
مساحة اللوحة (㎡) |
| T4 |
أفقي 120 درجة |
2.5 |
φ32 |
381*70 |
450*140 |
0.04 |
1. مادة اللوحة
* الفولاذ المقاوم للصدأ AISI304 (14301)
* الفولاذ المقاوم للصدأ AIsI316 (14401)
*Ti، ti- *التيتانيوم والتيتانيوم بالاديوم
فولاذ خاص * سبيكة HASTELLoY * 254SMO
* 20Cr، 18Ni،، النيكل (ني) الخ
2. مادة جاستر
*NBR،HT-NBR،HNBR
*EPDM، EPDM-NT، EPDM-HT
* كر
* فيتون (FKM): فيتون-A، فيتون-G، فيتون-B
3. اختيار المواد المرجعية:
| مادة اللوحة |
مناسبة للسوائل |
| غير القابل للصدأ (AISI304، AISI316): |
المياه النظيفة ومياه النهر وزيت الطهي والزيوت المعدنية |
| تي، تي-PD: |
مياه البحر، المياه المالحة، الملح |
| 20Cr، 18Ni، 6Mo (254SMO): |
حامض الكبريتيك المخفف، محلول الماء المالح المخفف، محلول الماء غير العضوي |
| ني: |
ارتفاع درجة الحرارة، الصودا الكاوية عالية اللزوجة |
| هاستيلوي: |
حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفوريك |
| مواد الختم: |
التكيف مع درجة الحرارة |
مناسبة للسوائل |
| نبر |
-15~+120 درجة مئوية |
الماء، ماء البحر، زيت الطبخ، الماء المالح |
| هنبر |
-15~+140 درجة مئوية |
ارتفاع درجة حرارة الزيت المعدني، وارتفاع درجة حرارة الماء |
| إبدم |
-25~+170 درجة مئوية |
الماء الساخن، بخار الماء، الحمض، القلوي |
| فيتون |
-5~+130 درجة مئوية |
حمض، قلوي، سائل |

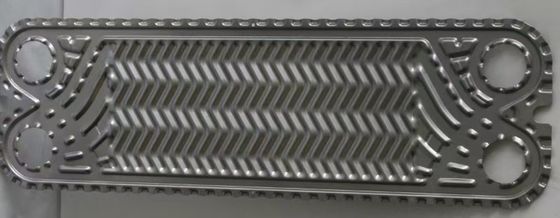

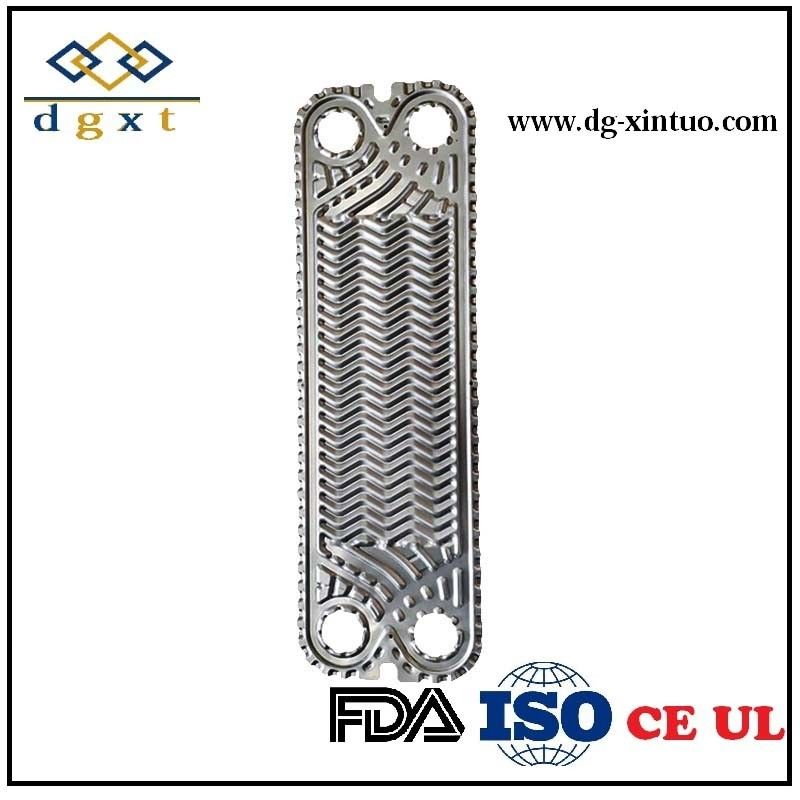

4. عرض المنتج:
5. نماذج أخرى
| نموذج العلامة التجارية |
ألفا لافال |
سونديكس |
موجة حرارية |
جيا |
APV |
ترانتر |
| الصحة العامة |
م3 |
S4 |
TL90 |
VT4 |

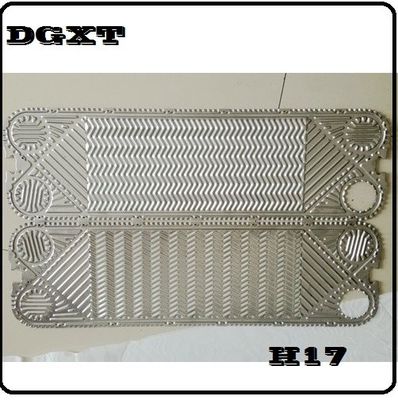

ح17 |
جي إل-13 |
| م6 (ب/م) |
س7 |
150 ليرة تركية |
VT8 |

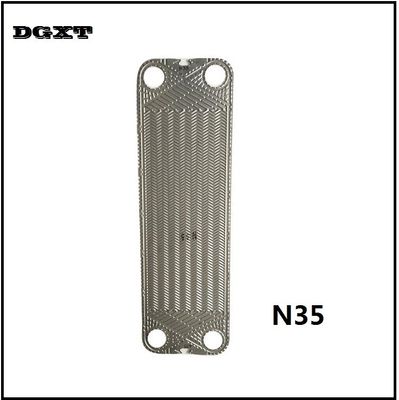

ن35 |
جي سي-16 |
| M10 (ب/م) |
S8 |
250 ليرة تركية |
VT10 |
س030 |
جي إكس-18 |
| M15 (ب/م) |
S14 |
400 ليرة تركية |
VT40 |
س055 |
جي سي-26 |
| M20 (ب/م) |
S17 |
500 ليرة تركية |
VT20 |
A055 |
جي إكس-26 |
| TS6 |
S19 |
650 ليرة تركية |
NT100 (تي/م/إكس) |
أ085 |
جي إكس-42 |
| TL10B |
S21 |
850 ليرة تركية |
NT150 (S/L) |
J060 |
جي إكس-51 |
| MX25 (ب/م) |
S22 |
100 ليرة تركية |
NT250 (S/L) |
J092 |
جي سي-51 |
| م30 |
S47 |
TL210 |
NT350S |
J107 |
جي سي-60 |
| TL6 |
S41 |
600 ليرة تركية |
N40L |
J185 |
جي إكس-60 |
| TS20 |
S42 |
TL550 |
|
T4 |
جي إكس-91 |
| T20 |
S62 |
750 ليرة تركية |
|
ب063 |
جي اكس-100 |
| ايه كيه 20 |
S43 (م) |
800 ليرة تركية |
|
ب110 |
جي إكس-85 |
| ص16 |
S65 |
200 ليرة تركية |
|
|
جي إل-85 |
| |
S100 |
|
|
|
جي إل-140 |
| |
S81 |
|
|
|
جي إكس-140 |
| |
S121 |
|
|
|
|
| |
S188 |
|
|
|
|
6. مزيد من المعلومات حول قطع الغيار
