| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TB |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | M10MX |
| الحد الأدنى لكمية: | 20 قطعة |
|---|---|
| الأسعار: | $30/Pcs |
| تفاصيل التغليف: | غلاف خشبي |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على العرض: | 100000 حزم/شهر |
| سماكة الطبق: | 0.5 مم/0.6 مم | ترتيب اللوحة: | الدلالي |
|---|---|---|---|
| حجم المركز: | 719*223 ملم | أقصى درجة حرارة العمل: | حتى 170 درجة مئوية |
| الشهادات: | ISO9001 ، CE ، UL | المواد طوقا: | EPDM |
| صمغ الصمغ: | غير سامة ، درجة الغذاء | المواد: | التيتانيوم |
| نوع اللوحة: | لوحة طوقا | منطقة نقل الحرارة: | 0.24 M2 |
| أقصى ضغط عمل: | 15 بار | لوحة ل*عرض: | 871*371 مم |
| التطبيق: | HVAC ، التبريد ، الطعام والمشروبات | اتصال اللوحة: | كليب على |
وصف مفصل للمنتج

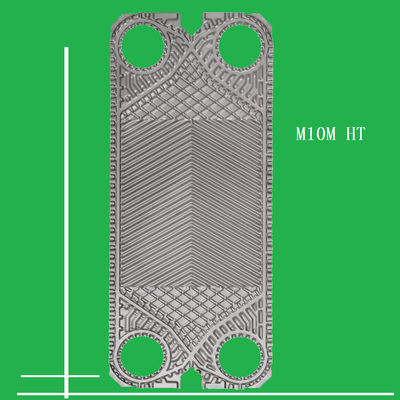

1مساوية لمبادل الحرارة الألفا M10MX صفيحة.
2- غطاء الصفائح: NBR / EPDM
3مواد الصفائح: 316L / 304 / Ti
مثل المبادلة الحرارية لوحة التماسك ALFA M10، يمكن أن تحل محل لوحات M10 الأصلية والضغط.
المواد: 316L، 304، Ti، SMO، Hastelloy
سمك: 0.5mm، 0.6mm
غسيل: NBR، EPDM
نوع الغسيل: علبة على
التطبيقات:
تسخين المدن، تبريد المدن، تبريد الزيت البحري، الصناعة الكيميائية، الغذائية
جيد ومراقبة جودة عالية

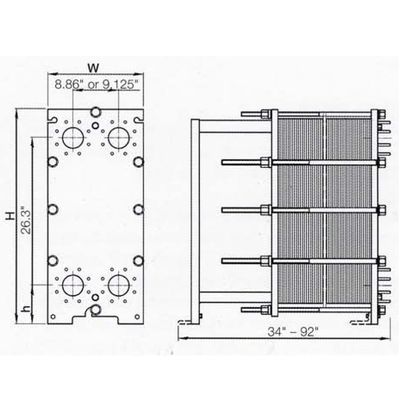

| النموذج | زاوية التموج | عمق التموج (ملم) | قطر ثقب الزاوية (ملم) | المسافة بين مركز الثقب الزاوي (ملم) | حجم اللوحة (ملم) | مساحة الصفيحة(م2) |

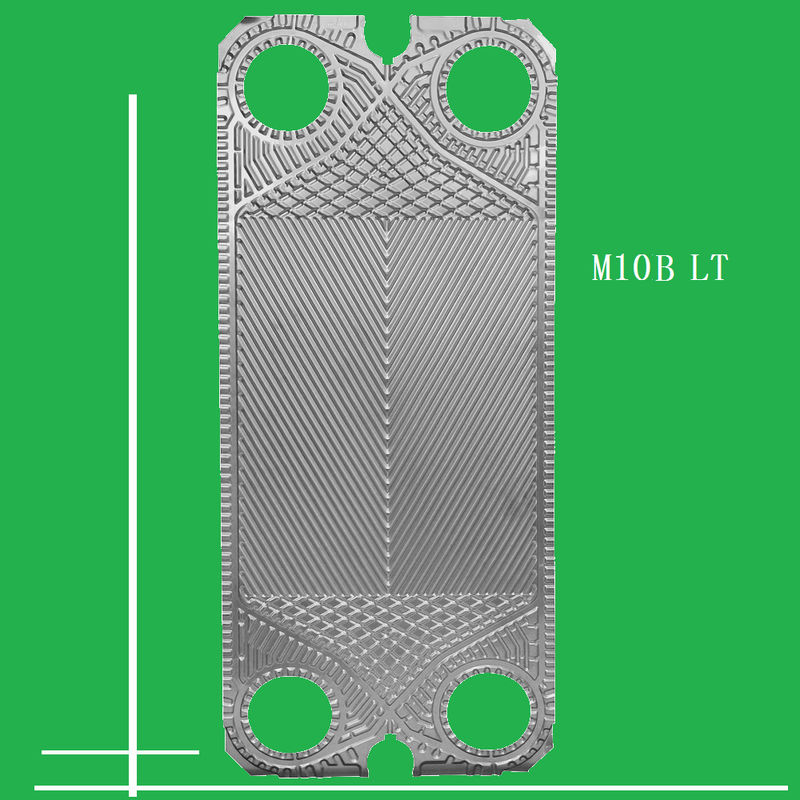

| M10B | 60°118° | 2.6 | φ97 | 719*223 | 874*373 | 0.24 |
| M10M | 57°121° | 4 | φ98 | 719*223 | 871*371 | 0.24 |
1مواد الصفائح
*الصلب المقاوم للصدأ AISI304 ((14301)
*الفولاذ المقاوم للصدأ AISI316 ((14401)
*تيتانيوم و تيتانيوم بالاديوم
الصلب الخاص * سبيكة HASTELLoY *254SMO
*20Cr، 18Ni، نيكل ((Ni) الخ

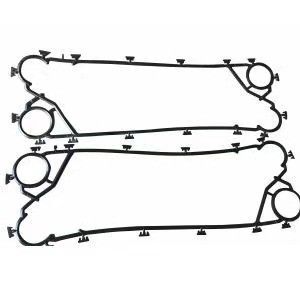

2مادة الغاز
*NBR،HT-NBR،HNBR
* EPDM، EPDM-NT، EPDM-HT
* سي ار
* فيتون (FKM): فيتون-A، فيتون-G، فيتون-B
3المادة اختر مرجع:
| مواد الصفائح | مناسبة للسيولة | |
| غير المقاوم للصدأ ((AISI304،AISI316)): | مياه نظيفة، مياه النهر، زيت طهي، زيت معدني | |
| (تاي-تاي-بي دي) | مياه البحر، المياه المالحة، الملح | |
| 20Cr,18Ni,6Mo ((254SMO): | حمض الكبريتيك المخفف، محلول الماء المملح المخفف، محلول الماء غير العضوي | |
| ناي: | الصودا الخامية ذات درجة الحرارة العالية واللزوجة العالية | |
| (هاستلوي) | حمض الكبريتيك المركز، حمض الهيدروكلوريك، حمض الفوسفور | |
| مواد الختم: | تكييف درجة الحرارة | مناسبة للسيولة |
| الـ NBR | -15~+120 درجة مئوية | الماء، مياه البحر، زيت الطهي، المياه المالحة |
| HNBR | -15~+140 درجة مئوية | زيت معدني عالي الحرارة، ماء عالي الحرارة |
| EPDM | -25~+170 درجة مئوية | الماء الساخن، بخار الماء، الحمض، القلي |
| فيتون | -5~+130 درجة مئوية | حمض، قلي، سائل |

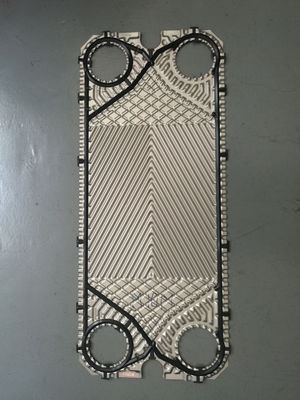

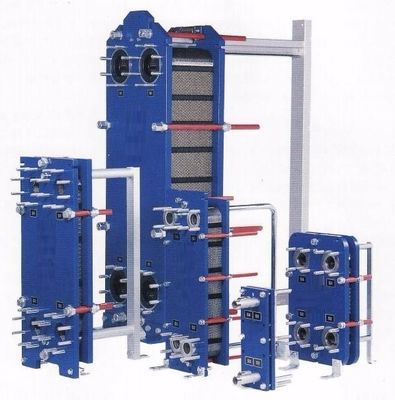

4عرض المنتج:
5نماذج اخرى
| صفيحة المبادل الحراري ALFA | ||||||
| M3 | M15M | M10BW | AM20B | كليب8 | TL6B | T20S |
| M6B | MX25M | MK15BW | A20B | كليب10 | TS6M | TL35S |
| M6M | MX25B | 20 ميجاوات | AM20 | كليب15 | TL10B | TL35B |
| M6MX | M30 | MA30W | AK20 | P16 | TL10P | T45M |
| M10B | MA30S | AM10 | AX30B | P26 | TL15B | M20 |
| M10M | MA30M | A10B | AX30BW | P32 | T20M | 20 ميجاوات |
| M15B | M6MW | A15B | كليب6 | P36 | T20B | P30 |
| الجبهة 6 / كليب 6WS | ||||||
6المزيد من المعلومات عن قطع الغيار
